應用規范
| 設計與制造 | GB/T12235 |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 |
| 檢驗與試驗 | JB/T9092 |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 |
| 合金鋼 | Q/ZB66 |
| 標 志 | GB/T12220 |
| 供 貨 | JB/T7928 |
結構特點
1、結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
主要零件材料及主要用途
| 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度
(≤℃) |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |

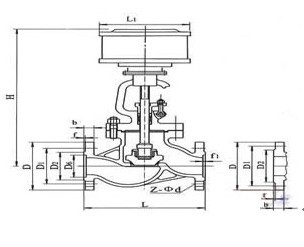

主要外形尺寸、連接尺寸及質量
公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 標準值 | 參考值 |
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H |
| 1．6 | 50 | 230 | 160 | 125 | 100 | | 16 | 3 | | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | | 18 | 3 | | 4-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 | | 20 | 3 | | 8-φ18 | 232 | 715 |
| 100 | 350 | 215 | 180 | 155 | | 20 | 3 | | 8-φ18 | 232 | 770 |
| 125 | 400 | 254 | 210 | 185 | | 22 | 3 | | 8-φ18 | 283 | 780 |
| 150 | 480 | 280 | 240 | 210 | | 24 | 3 | | 8-φ23 | 283 | 810 |
| 200 | 600 | 335 | 295 | 265 | | 26 | 3 | | 12-φ23 | 283 | 967 |
| 250 | 622 | 405 | 355 | 320 | | 30 | 3 | | 12-φ25 | 283 | 1143 |
| 300 | 698 | 460 | 410 | 375 | | 30 | 4 | | 12-φ25 | 283 | 1292 |
