產品概述

為了提高發電廠的經濟性，汽輪機都設有回熱系統，即裝有高低壓加熱器，為保證加熱器有水位運行，防止加熱器無水位運行時，汽輪機上一級抽汽竄入下一級抽汽而降低汽輪機效率和設備的安全性，在加熱器的疏水系統中都設有疏水調節閥，它根據加熱器的水位信號，自動開關疏水調節閥門開度，使加熱器水位始終保持在一定范圍之內。
疏水調節閥工作條件很差，很多狀況下在兩相流體下工作（即汽水混合狀態），而且又是屬于節流狀態下運行，汽蝕相當嚴重，汽蝕到一定程度就起不到疏水調節閥的作用，在這種狀況下，加熱器就不能保證有水位運行，這樣就降低了汽輪機運行的經濟性。由此可見，選擇汽蝕小，噪聲低，結構簡單，性能可靠的疏水調節閥就特別重要。
采用合理的閥芯和閥座接觸面角度，所以該閥在關閉狀態下沒有泄漏現象；制造均流罩和閥芯的材料采用了優質不銹鋼材料，即使在兩相流動和節流狀態下運行，汽蝕速度也是相當緩慢，這樣就延長了閥門的使用壽命，噪聲也很小。閥門設計均采用裝拆簡便的結構，當內部零件損壞，只要拆下閥蓋螺帽，即可依次取出各個零件，隨意更換任何零件，檢修非常方便。

工作原理

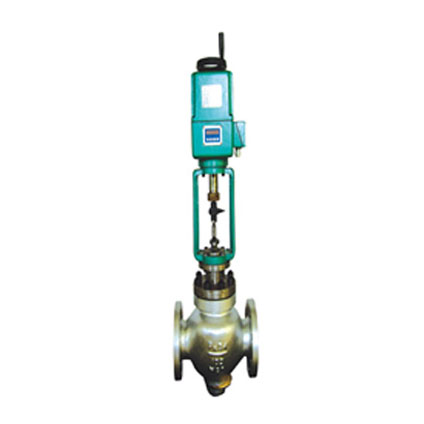

NBKVST968Y系列加熱器水位疏水調節閥是由電動執行機構和疏水調節閥兩部份組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。該調節閥適用于125、200、300、600、1000MW機組的給水回熱加熱系統上疏水流量的調節。也適用于100MW以下的各類小型機組給水回熱加熱系統上疏水流量的調節。

主要技術參數

主要技術性能指標

閥門主要材料

直角式疏水調節閥外形尺寸

直通式疏水調節閥外形尺寸

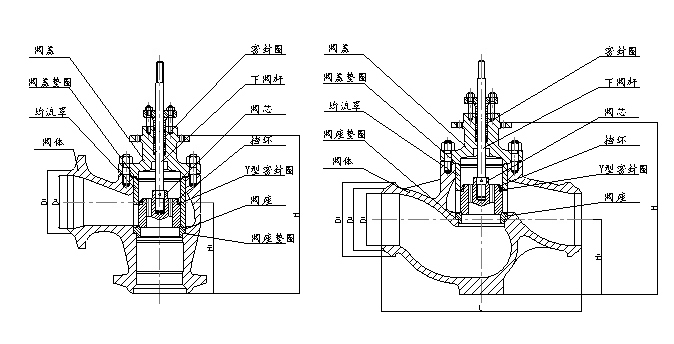

閥門結構圖
